Teledyne DALSA Linea






產品簡介

Teledyne DALSA Linea

Teledyne DALSA Linea 是一款CMOS線掃描相機,可有效的提高影像品質及降低成本。Linea 具有高量子效率及低雜訊的COMS Sensor且還有最先進的功能及技術,讓您在機器視覺工作上能輕鬆勝任。

產品特色

● Camera Link / Camera Link HS model

- 黑白高速:高達80k Hz (2k,4k,8k) 和48k Hz (16k)

- CLHS 速度高達 71 kHz

- CMOS彩色雙線掃描

- 解析度:2048、4096、8192、16384

- 成本低、體積小

- 8-bit 或 12-bit 輸出

- 相容 GenICam 或 ASCII 介面

- 平場校正

- 白平衡


● GigE model

- 符合 GigE Vision 1.2 標準

- GigE Vision Turbo Driver 技術

- 比一般GigE 相機更高的線掃描速率

- 解析度:2048,4096

- 透過 HD 15 GPIO連接端口供電

- 平場校正

- 白平衡

商品規格

Linea CL / CLHS系列相機規格

型號 LA-CM-02K08A LA-CM-04K08A LA-CC-04K05B LA-CC-08K05B LA-CM-08K08A LA-CM-16K05A LA-HM-16K07A
色彩 Mono Mono Color Color Mono Mono Mono
解析度 2048 x 1 4096 x 1 4096 x 2 8192 x 2 8192 x 1 16384 x 1 16384 x 1
Pixel Size 7.04 µm 7.04 µm 7.04 µm 7.04 µm 7.04 µm 3.52 µm 3.52 µm
Line Rate 80k Hz 80k Hz 48 kHz 48 kHz 80 kHz 48 kHz 71 kHz
Bit 8.12 8.12 8.12 8.12 8.12 8.12 8.12
Depth - - - - - - -
Mount M42 x 1
C-mount adapter
available
M42 x 1
F mount adapters
available
M42 x 1,
F mount adapters
available
M72 x 0.75,
F-mount adapter
available
M72 x 0.75,
F-mount adapter
available
M72 x 0.75,
F-mount adapter
available
M72 x 0.75,
F-mount adapter
available
動態
範圍
60 dB 60 dB 60 dB 60 dB 60 dB 60 dB 60 dB
輸出格式 Camera Link Camera Link Camera Link Camera Link Camera Link Camera Link Camera Link HS
外觀
(mm)
62 x 62 x 48 62 x 62 x 31 62 x 62 x 31 76 x 76 x 48 76 x 76 x 30 76 x 76 x 30 76 x 76 x 53
溫度 0—65 °C 0—65 °C 0—65 °C 0—65 °C 0—65 °C 0—65 °C 0—65 °C

Linea GigE系列相機規格

型號 LA-GC-02K05B LA-GM-02K08A LA-GC-04K05B LA-GM-04K08A LA-GM-08K08A
色彩 Color Mono Color Mono Mono
解析度 2048 x 2 2048 x 1 4096 x 2 4096 x 1 8192 x 1
Pixel Size 7.04 µm 7.04 µm 7.04 µm 7.04 µm 7.04 µm
Line Rate Standard:26 kHz
Turbo Drive:45 kHz
Standard:52 kHz
Turbo Drive:80 kHz
Standard:13 kHz
Turbo Drive:45 kHz
Standard:26 kHz
Turbo Drive:80 kHz
Standard:13 kHz
Turbo Drive:45 kHz
Bit
Depth
8.12 8.12 8.12 8.12 8.12
Mount M42 x 1, C and F-mount
adapters available
M42 x 1, C and F-mount
adapters available
M42 x 1, F-mount
adapters available
M42 x 1, F-mount
adapters available
M72 x 0.75, F-mount
adapter available
動態
範圍
60 dB 60 dB 60 dB 60 dB 60 dB
輸出格式 GigE Vision GigE Vision GigE Vision GigE Vision GigE Vision
外觀
(mm)
62 x 62 x 47 62 x 62 x 31 62 x 62 x 47 62 x 62 x 31 76 x 76 x 47
溫度 0—65 °C 0—65 °C 0—65 °C 0—65 °C 0—65 °C
特性說明

光譜反應

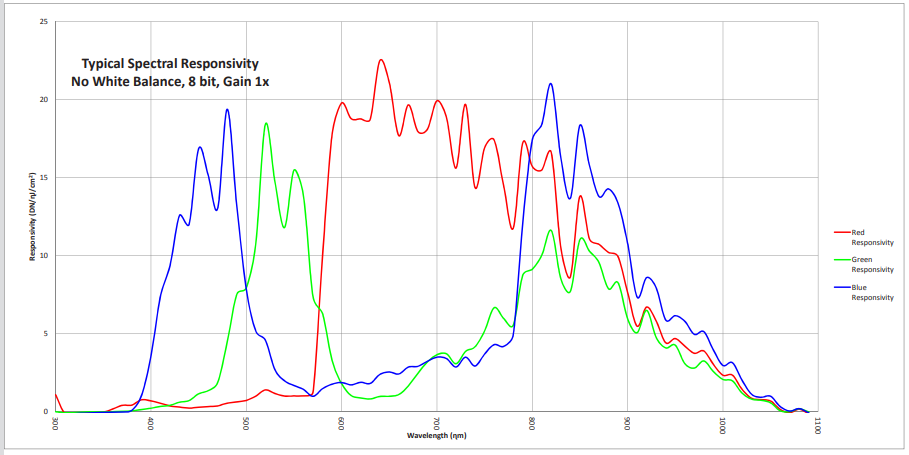

Linea Color 2K and 4K GigE Vision

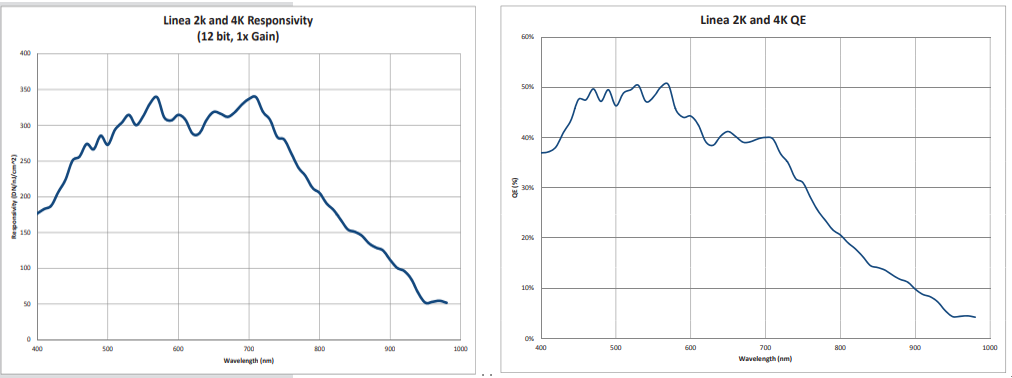

Linea 2K and 4K GigE Vision

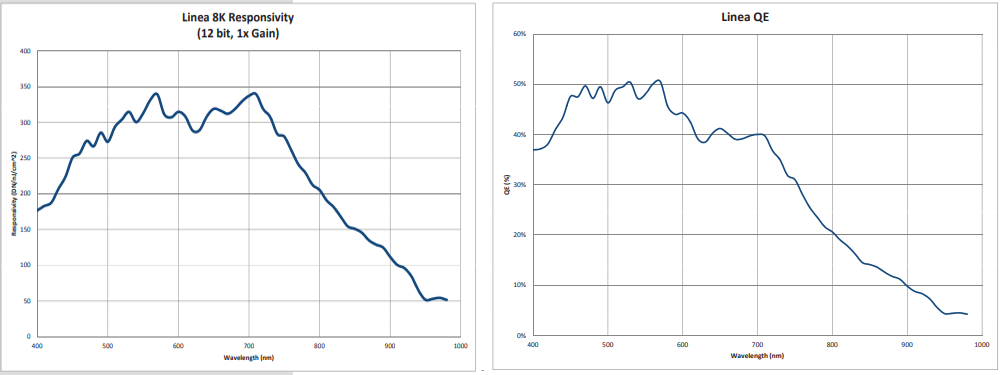

Linea 8K GigE Vision

應用案例

-自動光學檢測

-高性能分揀系統

-材料分級

-Web檢查

-一般機器視覺檢測
